Transformador de aislamiento de usos médicos

La familia LTQE son transformadores de aislamiento especialmente diseñados y fabricados para su uso en locales de médicos, en donde la máxima seguridad eléctrica y la continuidad del servicio es una cuestión vital.
Estos transformadores permiten el realizar una correcta selectividad de las protecciones, sin tener que sobredimensionar la protección del primario de la instalación.
También destacar su máximo nivel de aislamiento resistivo y capacitivo, tanto del primario respecto al secundario, como respecto al núcleo y el envoltorio.

Máximo aislamiento con una corriente de fuga de menos de 60µA, mediante devanados axiales no concéntricos que garantiza un doble aislamiento reforzado.

No precisa de la instalación de un interruptor automático de mayor calibre en el primario, según especifica la norma UNE 20615-85 2º Complemento.

Alta experiencia en el diseño y la fabricación, con transformadores de gran fiabilidad con mas de 20 años de funcionamiento.

Cumplimiento de las normas UNE 20-615-78, UNE 20-615-80 1er Complemento, UNE 20-615-85 2º Compl., UNE 20-613-83 Parte 1ª, EN 60.601-1/1990, EN 60.742-86 y EN 61.558.

Flexibilidad en desarrollos especiales de tensión de primario, secundario y potencia.

Características técnicas:

Protección contra choques eléctricos clase I y clasificación térmica E.

Aislamiento capacitivo de 500pF.

Corriente de fuga del bobinado secundario a tierra: 70µA.

Corriente de fuga entre el núcleo del transformador y tierra: 10µA.

Pantalla electrostáctica entre devanados.

Rigidez dieléctrica entre primario y secundario de 4KV.

Rigidez dieléctrica entre devanados y masa de 4KV.

Barnizados totalmente con barniz sintético y polimerizados al horno.

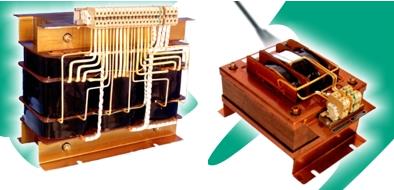

Transformador disponible en modelos monofásicos (LTQE II) y trifásicos (LTQE III).

Dimensiones y peso según modelo

TRANSFORMADOR LTQE

TRANSFORMADOR LTSL

Transformador de aislamiento para lámpara de quirófano

Los LTSL son transformadores de aislamiento con salida a 24 VAC para la alimentación de las lámparas de quirófano, en un sistema IT.
Por los que sus características son similares a los LTQE, es decir, máximo nivel de aislamiento resistivo y capacitivo, tanto del primario respecto al secundario, como respecto al núcleo y el envoltorio.

El RBT publicado el 18 de Setiembre del 2002 obliga a que la lámpara de quirófano o sala de intervención este alimentada a través de un transformador de aislamiento y no de un transformador de seguridad como en el anterior reglamento.

Transformador de aislamiento y seguridad monofásico de 220VAC a 24VAC.

Máximo aislamiento capacitivo con una capacidad entre secundario y tierra inferior a 500pF.

Cumplimiento de las norma UNE 20.615-78, -80, -85, UNE 20.613-83, EN 60.601-1/1990, EN 60.742-86 y EN 61.558.

Contrastada experiencia de más de 25 años en la fabricación de trasformadores de aislamiento de usos médicos.
