IMECTRO LIMITADA |
|
RADIOMÓDEMS |
|

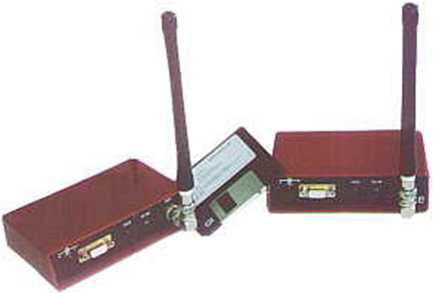

El sistema MICROM-1 esta compuesto por dos unidades de módem-radio que en full-duplex facilita la comunicación digital entre elementos que por requerimientos de ubicación no sea posible su interconexión alambica o por su provisionalidad no se justifique a la instalación. Cada unidad incorpora emisor - receptor y el sistema duplexor para operar simultáneamente con una única antena, cuyo tipo puede determinarse según los requerimientos de la aplicación, aunque tratándose de cortas distancias se obtienen excelentes rendimientos con antenas de tipo vertical helicoidal. (Comúnmente denominado "porreta"). |
|
CARACTERISTICAS PRINCIPALES: |
|
RADIO |
|
|
Banda de trabajo: |
35 y 80 Mhz (duplex) |
|
Sensibilidad receptor: |
1 uV. PARA 12 dB. SINAD. |
|
Sistema recepción: |
Superheterodino doble conversión con amplificador RF y doble filtro de entrada. |
|
Sistema emisor: |
Oscilador controlado a cristal y etapas multiplicadoras de frecuencia con filtro selectivo de salida. |
|
Nivel salida RF: |
10 dBm. ± 2 dBm. |
|
Radiación espúrea: |
Mejor que 40 dBm. |
|
MÓDEM |
|
|
Tipo modulación: |
FFSK |
|
Velocidad: |
1200 / 2400 Bds. (Opcional 4800 Bps.) |
|
Microcontrolador: |
MC68HC05 ó PIC 16C56 |
|
Interface: |
RS232 |
|
Conector: |
DB-9 (1-DCD, 2-Datos RX, 3-Datos TX, 5-GND). |
|
BER: |
2 x 10-4 para 12 dBm. S/R. |
|
Modo operación: |
Transparente control DCD. |
|
Alimentación: |
12 V. DC negativo a masa. Para operación móvil puede suministrarse con baterías internas NI-CAD recargables. |
|
Consumo: |
60 mA. |
|
Dimensiones: |
135 x 90 x 35 mm. |
|
Accesorios: |
Antenas (vertical helicoidal o exterior), funda cuero (modo portátil), baterías NI-CAD, cargador exterior. |
|
Alcance estimado: |
Con antenas tipo "porreta" y sin obstáculos aprox. 200 mts. |
