Detector de aislamiento de última generación El Monitor DAP es un detector de aislamiento permanente por resistencia, para instalaciones con sistema IT en las salas de usos médicos, que además permite el registro y control, de todas las alarmas y eventos. Impedancia de entrada de 11MΩ y un aislamiento a tierra de 20µA. Disponible equipos con alimentación trifásica o monofásica. La alimentación trifásica, permite un correcto funcionamiento en caso de fallo de cualquiera de las fases. Configuración del equipo por teclado o por PC. Tecla para confirmar el estado de la instalación en las rondas de mantenimiento. Registro de todas las alarmas y eventos, con fecha y hora, tanto del Monitor como de los Repetidores. Opción de lectura y registro del valor de aislamiento de la instalación por cada fase. Comunicación a 2 hilos con los diferentes tipos de Repetidores. Comunicación RS485 con el sistema de telegestión DAPsystem.
Características técnicas: Resistencia de aislamiento: Rango de medida en KΩ: 40kΩ a 1100kΩ. Rango de medida en mA: 0 a 5,00mA. Consignas de alarma fuga: 0.4, 0.8, 1.2, 1.6, 2.0, 2.4, 2.8, 3.2, 3.6 y 4.0mA. Registros internos: Alarmas, Eventos e Históricos. Almacenaje de registros: EEPROM de 8Kbytes, modo cíclico. Capacidad de registros: Alarmas y Eventos: 500 registros. Registros históricos: 500 registros. Reloj en tiempo real. Display numérico de 4 dígitos. 8 Leds de visualización. Teclado de 7 teclas. 1 Claxon. 1 Batería. 1 puerto de comunicación para los repetidores REP-MR o REP-UR. 1 puerto comunicación RS485 para DAPsystem. Tensión alimentación (según modelo): 110VAC o 220-230VAC ±20%, 50Hz. Consumo a 230VAC(*): 3,5VA. Aislamiento interno en corriente alterna de 11MΩ con fuga propia máxima de 20µA. Tensión de medida menor de 6V en corriente continua. Temperatura de funcionamiento: 10ºC a 40ºC. Temperatura almacenaje: -55ºC a 125ºC. Temperatura de transporte: -20ºC a 60ºC. Humedad del aire (sin condensación): 60%. Peso: 1270gr. Medidas: Caja DIN de 144 x 144mm. Profundidad Frontal: 8mm. Profundidad mínima en panel: 110mm. Taladro armario para Monitor DAP: 138 x 138mm. |
|
MONITOR DAP |
|
REPETIDOR REP-MR |
|
Unidad repetidora de quirófanos El terminal repetidor de señales REP-MR permite la señalización de las alarmas y la actuación con de un Monitor DAP, desde el interior de la sala de usos médicos. El repetidor tipo REP-MR es un equipo que nos posibilita supervisar individualmente un Monitor DAP y a su vez nos permite concentrar en un REP-UR hasta 10 repetidores REP-MR, para realizar todas las funciones remotamente.
Características técnicas: Barra de 10 leds para indicación del nivel de aislamiento. Leds para indicación de diferentes estados. Claxon para indicación de las alarmas. Comunicación con Monitor DAP a dos hilos. Tipo de cable para la conexión: 2 pares min. blindado o con malla, de sección 0,25 ó 0,50. Tensión alimentación: 12Vcc (la proporciona el Monitor DAP) Profundidad Frontal: 3mm. Profundidad mínima en panel: 45mm. Dimensiones para empotrar: 108 x 108 mm. Temperatura de funcionamiento: 10ºC a 40ºC. Temperatura almacenaje: -55ºC a 125ºC. Humedad aire (sin condensación): 60%. Peso / Medidas: 160gr. Caja DIN 116.9 x 116.9mm. |
|
REPETIDOR REP-UR |
|
Unidad repetidora de UCI's El terminal repetidor de las alarmas REP-UR permite la centralización de las alarmas de hasta 10 Monitor DAP y con únicamente dos hilos para la comunicación. El repetidor tipo REP-UR esta pensado para trabajar con un máximo de 10 Monitor DAP y a su vez nos posibilita concentrar hasta 10 REP-MR, para la indicación del equipo que ha detectado una alarma.
Características técnicas: Barra de 10 leds para indicación del Monitor DAP en alarma. Leds para indicación de diferentes estados. Claxon para indicación de las alarmas. Comunicación con Monitor DAP a dos hilos. Tipo de cable para la conexión: 2 pares min. blindado o con malla, de sección 0,25 ó 0,50. Tensión alimentación: 12Vcc (la proporciona el Monitor DAP) Profundidad Frontal: 3mm. Profundidad mínima en panel: 45mm. Dimensiones para empotrar: 108 x 108 mm. Temperatura de funcionamiento: 10ºC a 40ºC. Temperatura almacenaje: -55ºC a 125ºC. Humedad aire (sin condensación): 60%. Peso / Medidas: 160gr. Caja DIN 116.9 x 116.9mm. |
|

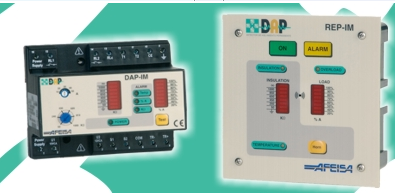

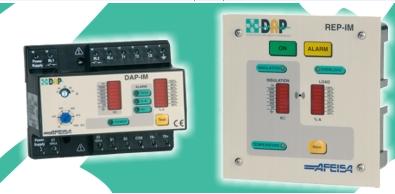

DAP-IM / REP-IM |
|
Monitor de aislamiento para locales médicos El DAP-IM es un Detector de Aislamiento Permanente para la monitorización del aislamiento resistivo a tierra en las instalaciones en locales médicos con sistema IT según la norma internacional IEC 60364-7-710.
Equipo para sistemas IT monofásicas de 230VAC ± 20% a 50/60Hz. Equipo para sistemas IT monofásicas de 110VAC ± 20% a 50/60Hz. Medición del aislamiento de 1000kΩ a 50kΩ. Monitorización del aislamiento en barra de 8 leds. Nivel de la alarma de aislamiento ajustable entre 1000kΩ a 50kΩ. Led amarillo para la indicación de la alarma de aislamiento. Detección de la pérdida de continuidad de la conexión a tierra. Medición de la sobrecarga del transformador mediante el CM-IM*. Selector para el consumo del transformador en 10, 20, 30, 40 o 50A. Carga del transformador del 20% al 100% en barra de 8 leds. Led amarillo para la indicación de alarma de sobrecarga del transformador. Entrada para conexión de termo resistencias tipo PTC o FT. Led amarillo de indicación de alarma por temperatura alta en el transformador. Salida de alimentación de 12VAC para el REP-IM. Conexión a 2 hilos con el repetidor REP-IM. Led verde de indicación del estado de operación normal. Tecla de test para la verificación del funcionamiento del equipo. Alimentación 230VAC ± 20% a 50/60Hz y consumo propio de 9VA. Alimentación 110VAC ± 20% a 50/60Hz y consumo propio de 9VA. Caja DIN de 6 pasos para montaje transcuadro o carril DIN simétrico. Dimensiones 105 x 85 x 70 mm y peso de 480gr. * CM-IM: transformador toroidal para la medición de la carga del transformador de aislamiento.
Repetidor de señales para la sala de usos médicos. Lámpara amarilla de indicación de estado de alarma. Lámpara verde de indicación de estado de operación normal. Monitorización del aislamiento en barra de 8 leds. Led amarillo para la indicación de la alarma de aislamiento. Señalización de la pérdida de continuidad de la conexión a tierra. Medición carga del transformador del 20% al 100% en barra de 8 leds. Led amarillo para la indicación de alarma de sobrecarga del transformador. Led amarillo de indicación de alarma por temperatura alta en el transformador. Señalización acústica de estado de alarma. Tecla para la parada de la alarma acústica. Conexión a 2 hilos con el monitor DAP-IM. Alimentación de 12VAC. Caja DIN para empotrar de 108 x 108mm, con una profundidad de 45mm. Dimensiones exterior 116,9 x 116,9mm y peso de 180gr. |
