El sistema esta desarrollado para tarjetas de adquisición de datos tipo Computer Boards® instaladas en un PC compatible con procesador de última generación. La tarjeta de adquisición de datos recibe hasta 24 señales análogas de corriente con rango de 4-20mA, esta señales representan en el software de instrumentación una variable análoga, como temperatura, presión, etc. |
IMECTRO LIMITADA |
|
MONITOREO PARA SEÑALES ANÁLOGAS DE CORRIENTE 4-20mA |
|

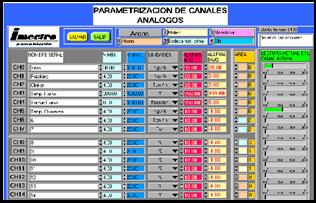

En el módulo de parametrización el usuario tiene la posibilidad de ajustar las 24 señales según el sitio; de tal forma que los nombre, rangos, unidades, áreas de trabajo y alarmas pueden ser configuradas según el proceso a monitorear, además, en este módulo se visualiza el valor no escalizado en rango de 4-20mA en tiempo real. |
|

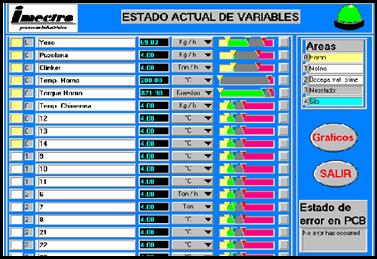

En el módulo de Lectura general, se le proporciona al usuario la información actual de todas las variables del proceso según la configuración del módulo de parametrización, organizando las variables en orden ascendente según el área de trabajo. Proporciona una visión escalizada indicando los limites de alarma alto y bajo; En caso de una alarma fuera de los limites se genera una alarma visual y sonora que permanezca activa hasta regresar a los limites normales. |
|

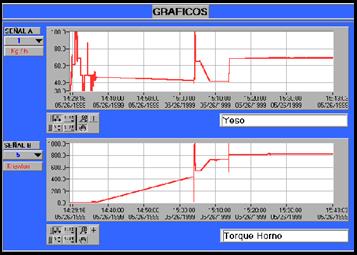

Por medio del botón gráficos se accesa a un submenú de graficación histórica de las señales. Este módulo proporciona herramientas gráficas como: zoom, autoescala, selección del canal a graficar, y la información referente a la variable seleccionada. En el sistema básico de monitoreo las señales históricas no son almacenadas en archivos por lo cual las señales graficadas solo cubren el periodo de ejecución del módulo Lectura general. Las señales se grafican con respecto al tiempo, indicando en el eje X la información de tiempo (HH:MM:SG) y la fecha (MM:DD:AA), estas señales son adquiridas a una rata de muestreo alta, por lo que se puede obtener muy buena resolución. |
|

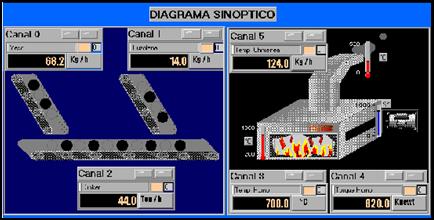

El Diagrama Sinóptico se realiza por pedido del cliente y permite la visualización virtual de los elementos monitoreados. El diagrama sinóptico se realiza de tal modo que represente de manera cercana el proceso real informando en cada variable la información configurada desde el módulo de parametrización. Cuenta con generación de archivos históricos mensuales definidos por el usuario. |
|

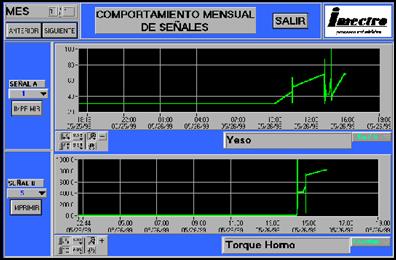

El módulo Históricos es de expansión adicional. Este módulo trabaja en base a los datos almacenados por el diagrama sinóptico y permite la graficación de los últimos tres meses de funcionamiento. También genera reportes impresos de las señales graficadas a demanda del usuario.
|
