Medición
dinámica de la iluminancia

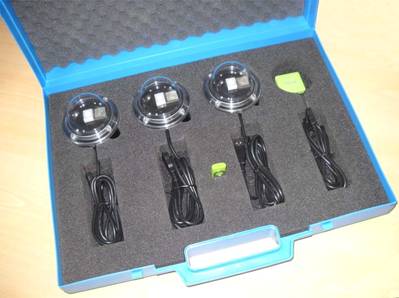

El LX-GPS se compone de 1 a 3 sondas luxométricas con GPS integrado y conexión USB, junto a un software de gestión de la información que permite analizar la iluminancia media y la uniformidad de una instalación de alumbrado exterior.
Incorporado el LX-GPS en un vehículo permite la lectura de las iluminancias de
una instalación de alumbrado exterior de una forma rápida y eficaz, pudiendo
registrar en una sola noche extensas áreas de alumbrado. Y el software de
gestión permite comparar diferentes áreas de alumbrado o comparar a misma área
en diferentes fechas y horas.
El luxómetro del LX-GPS está diseñado para la medida de las iluminancias del
alumbrado exterior, con una curva similar a la del ojo humano, gracias a sus
filtros y difusor exclusivo.
La integración del GPS en el propio luxómetro facilita la precisión y el
sincronismo en el posicionamiento de la medida de las iluminancias, así como
simplifica su montaje.
La posibilidad de conectar y registrar 3 sondas LX-GPS simultáneamente,
permite realizar la medición de las iluminancias con un método similar al del
RD 1890/2008, Reglamento de Eficiencia Energética en el Alumbrado Exterior.
El software del LX-GPS dispone de herramientas para facilitar la tarea de
captura de la iluminancia desde un vehículo. Además de funciones para la
gestión, el análisis y la comparación de las medidas, realizadas en diversos
momentos de tiempo o en diferentes instalaciones.
Características técnicas sonda LX-GPS
- Precisión GPS en posición 2,5m CEP.
- Precisión GPS en velocidad 0,1m/seg.
- Filtro con una respuesta similar a la del ojo humano.
- Difusor para adaptar la respuesta angular del sensor a la curva cos (alfa) con una desviación media de 6,5% entre -80º y 80º.
- Fotodiodo plano de PN de silicio en un casco sellado herméticamente especialmente diseñado para los usos lineales de alta precisión.
- Rango de medida de 0 a 50000 Lux.
- Ajuste de la escala automática con una resolución de 0,1 a 13.5 Lux.
- Grado de protección IP65.
- Dimensiones 88 x 75mm y peso de 170gr.
- Sujeción de la sonda mediante un imán y/o tornillo M6 (profundidad máx. 9mm).
- Cable de comunicaciones USB.
Características funcionales software LX-GPS
- Captura y almacenamiento de las medidas de iluminancia y de posición, de hasta tres sondas de forma automática y simultánea.

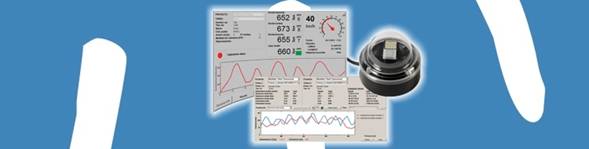

- Visualización durante la captura de los valores medidos (posición, velocidad, distancia recorrida, iluminancia, señal GPS, etc.), con gráfico de la iluminancia.
- Sistema de alarmas e interrupción de las medidas por exceso o baja velocidad, pérdida de señal GPS, etc.
- Interpolación de las medidas de posición en zonas sin cobertura de señal GPS.
- Marcado automático de incidencias durante la toma de medidas.
- Gestión de las medidas mediante tareas y proyectos, que definen las características de la zona a estudiar y del proceso de medición.
- Visualización y edición de las medidas mediante:
- Valores de iluminancia media, máxima y mínima.
- Valores de uniformidad media y extrema.
- Gráfica de evolución iluminancia-distancia, para los valores de cada sonda, para todas las sondas o para el valor medio de las sondas.
- Herramientas para la depuración de las medidas.
- Editor de comentarios en las tablas y gráficos.
- Visualización gráfica de valores de referencia predefinidos.
- Comparación directa de dos tareas mediante:
- Gráficos superpuestos.
- Valores diferenciales de iluminancia y uniformidades.
- Generación de informes y gráficos con la cabecera personalizable.
